TP Link TG-3269 เมื่อใส่ Bootrom แล้ว

จะตรวจสอบอย่างไร ว่าพร้อมใช้งาน

ในกรณีท่านซื้อ Lan Card ของ TP Link TG-3269 มาแล้ว

โดยปรกตินั้นจะไม่มี Bootrom มาให้ด้วย หากใช้งานปรกติทั่วไป จะสามารถใช้งานได้

ไม่มีปัญหา เพราะไม่จำเป็นต้องใช้ Bootrom (เน้นเลยครับ ไม่ต้องใช้)

แต่ถ้าต้องใช้ TP Link TG-3269 ในระบบ Diskless (ร้านเกมส์ หรือห้อง Lab) จะมีปัญหาทันที !!!

เนื่องจาก เนื่องจากในระบบ Diskless หรือ NO-HDD จะต้องอาศัยการ Boot OS ผ่าน LAN นั่นเอง

ซึ่งจะต้องอาศัย PXE Function จากตัว Bootrom (เฉพาะ TP Link TG-3269 หรือ Chip RTL8169)

ในบทความนี้ จะนำเสนอวิธีตรวจสอบเบื้องต้น หลังจากติดตั้ง Bootrom กับ Lan Card ระบบ Diskless

ซึ่งจะเป็นการตรวจสอบที่เครื่องลูก Diskless โดยตรง (ไม่ได้ทดสอบจากการ Boot LAN ผ่าน Diskless)

(สำหรับวิธีติดตั้ง Bootrom ให้กับ TP Link TG-3269 หรือ Network Card Chip RTL8169 คลิ๊กเลย)

ตาม STEP ดังนี้ได้เลยครับ

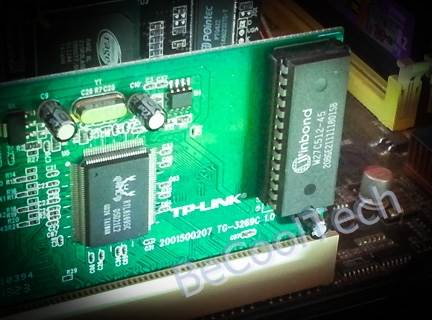

หลังจากใส่ Network Card (ฺพร้อม Bootrom) และทำการเปิดเครื่อง

โดยจะทำการตรวจสอบ 2 ที่ ได้แก่ www.becooltech.com

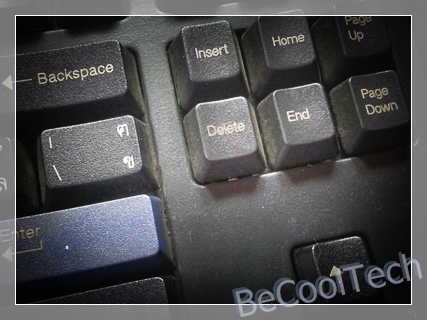

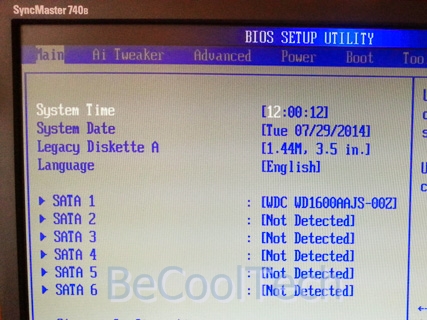

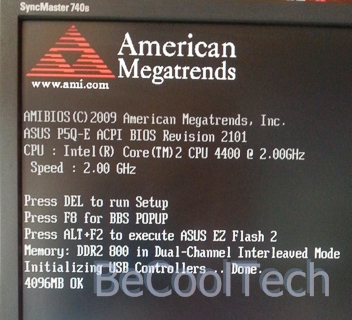

1. ที่ BIOSของเครื่อง (ซึ่งโดยส่วนใหญ่ จะต้องกด DEL ในตอนเปิดเครื่อง)

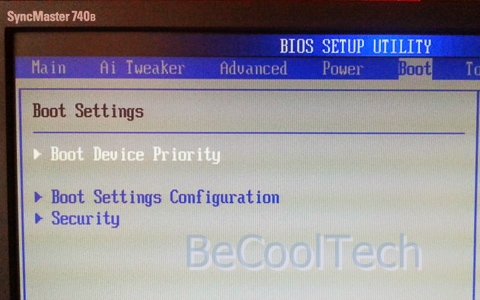

ไปที่ BOOT Menu (บาง Mainboard อาจจะขั้นตอนเปลี่ยนไปบ้าง)

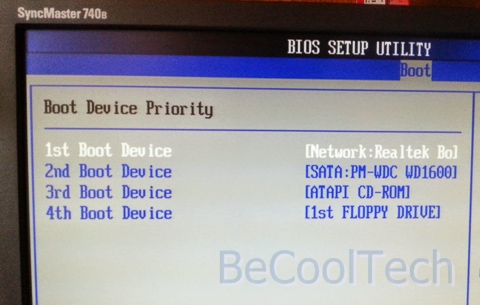

ตรวจสอบ BOOT Order จะมีชื่อ Lan Card เพิ่มขึ้นมาให้เลือก แสดงว่า

“Mainboard พร้อมทำการ Boot LAN (PXE) ผ่าน Network Card”

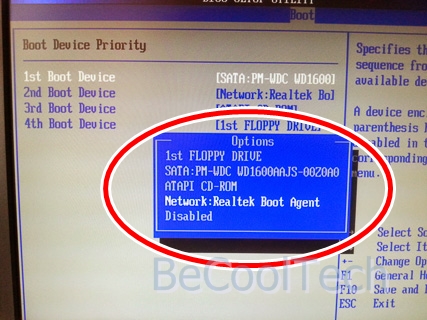

ให้เลือก Boot Device ด้วย Network Card ได้เลยครับ

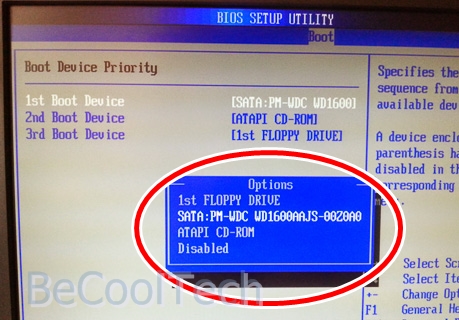

 เปรียบเทียบกับ Mainboard และ Network Card ที่ไม่สามารถ Boot ผ่าน LAN

จะเห็นว่าไม่พบ Network ที่ต้องการใช้งาน Boot LAN ใน BOOT Order

 2. หลังจากผ่าน BIOS BOOT แล้ว จะมีหน้าจอเพิ่มขึ้นมา 2 หน้า คือ

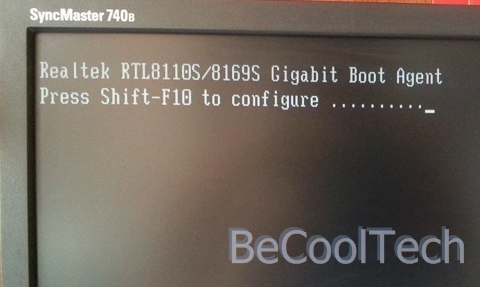

2.1 หน้าจอแสดงการ Load การทำงานของ PXE ที่ Network Card ตามรูป

ซึ่งจะแสดงข้อมูลอุปกรณ์ ที่ใช้ PXE (Realtek 8169) และสามารถกด Shift-F10 เพื่อ Config

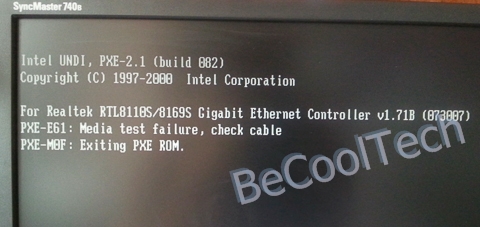

2.2 หน้าจอแสดงการทำงานของ PXE ก่อนการเริ่ม BOOT ผ่าน LAN

จะมีข้อมูล Version ของ PXE และข้อมูลของ Network Controller

(TP Link TG-3269 Base on Realtek 8169)

และจะเป็นในส่วนของ Media Test และการค้นหา DHCP เพื่อ Boot Diskless

(หากต่อ LAN ไว้ จะขึ้นเป็น ข้อความค้นหา DHCP Server และขอ IP Address)

หลังจากเสร็จสิ้นกระบวนการแล้วก็จะเข้าสู่ ขั้นตอนการ Boot OS ผ่าน Network นั่นเองครับ

www.becooltech.com

หากตรวจสอบตามขั้นตอนข้างต้น และไม่พบปัญหาอื่นๆ

ถือว่า TP Link TG-3269 พร้อมใช้งานในระบบ Diskless แล้วหล่ะครับ !!!

(วิธีนี้สามารถประยุกต์ใช้กับ Network Card อื่นๆ และ Lan Card Chip Realtek 8169 ได้ครับ)

การตรวจสอบการทำงานของ Bootrom กับ TP Link TG-3269 ข้างต้นนั้น

ในกรณีที่ใส่ Bootrom ผิด/เสีย หรือ LAN Card มีปัญหา วิธีนี้จะสามารถตรวจสอบได้เร็วกว่า

ซึ่งสิ่งที่ต้องระวัง และสำคัญมากคือใส่ Bootrom ผิด ซึ่งจะไม่สามารถใช้งานได้ และยังทำให้เกิดความร้อนสูง

หากปล่อยทิ้งไว้นาน อาจจะทำให้ Bootrom ไหม้ และไม่สามารถใช้งานได้

(หรือท่านใด สะดวกทดสอบโดย Boot Diskless กับ Server เลยก็ได้ครับ)

TP-Link TG 3269

โดย BeCoolTech

version 1.0 (25 July 2014) Copyright.®
