Bootrom ติดตั้งกับ LAN Card อย่างไร

Bootrom คือ Chip แบบ EEPROM ที่มีโปรแกรมขนาดเล็กบรรจุอยู่ในตัว

เพื่อให้สามารถใช้งาน PXE ได้ (Preboot eXecution Environment)

ซึ่งทำให้ Lan Card สามารถ Boot OS หรือดึง Image OS มาจาก Server

โดยที่เครื่องนั้นๆ ไม่จำเป็นต้องติดตั้ง Harddisk หรือ HDD ที่ติดตั้งระบบปฏิบัติการ (OS) ไว้

หรือ ที่เรียกกัน ว่า Diskless นั่นเอง ครับ!

(สำหรับใช้งานปรกติ ที่ไม่ใช่ เครื่องลูก Diskless ไม่ต้องใช้ ครับ !!!)

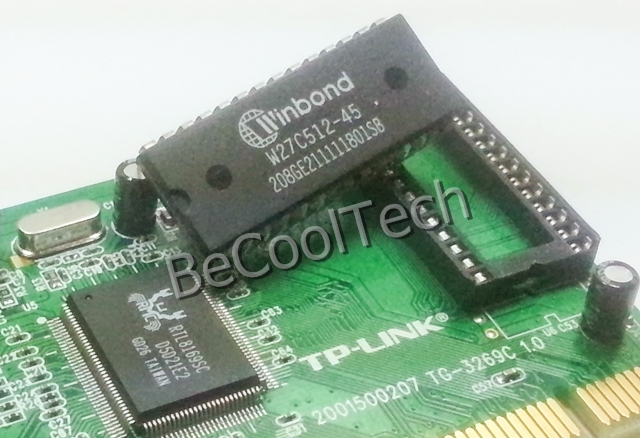

สำหรับบทความนี้ จะแสดงตัวอย่างการติดตั้ง Chip PXE Bootrom กับ Lan Card

(หรือจะเรียก PXE Rom, Chip ROM, ROM Boot หรือ ROM เฉยๆ ก็ได้ครับ)

TP-Link รุ่น TG 3269 ซึ่งใช้ Network Controller ของ Realtek รหัส RTL8169sc

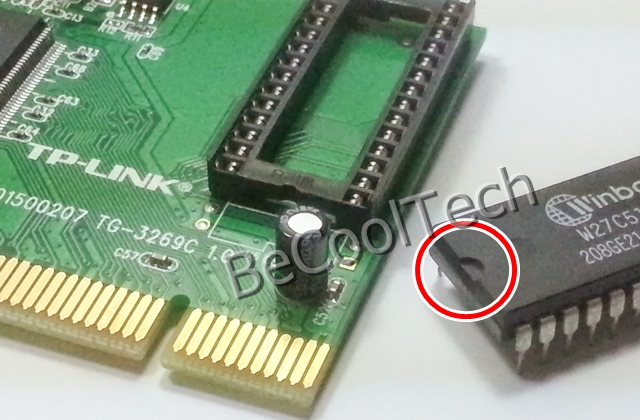

ที่ตัว Network Card และ Bootrom จะมีจุดสังเกตุอยู่ ดังนี้ครับ

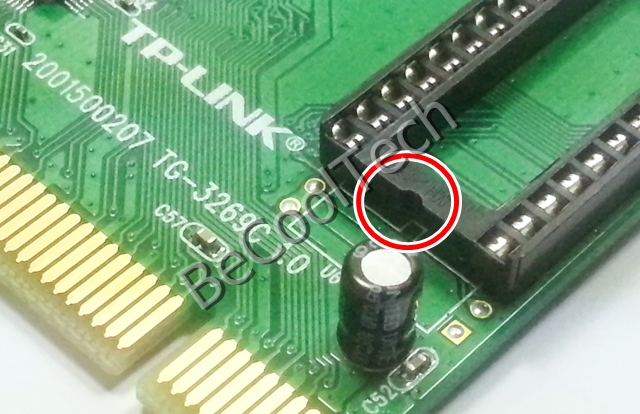

จุดที่ 1 บน Network Card จะมีรอยบากครึ่งวงกลมอยู่

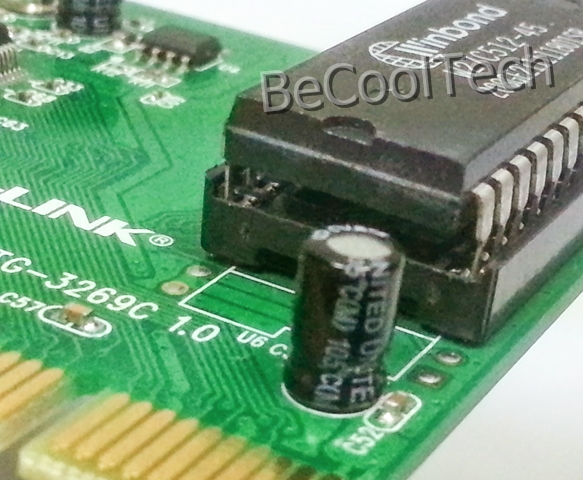

จุดที่ 2 ที่ตัว Bootrom จะมีรอยบากครึ่งวงกลม เหมือนกัน

วิธีใส่ Bootrom กับ Network Card

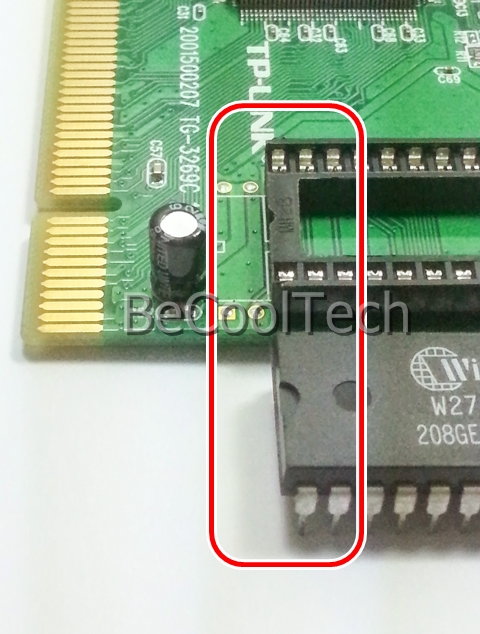

1. ให้หันด้านที่มีบากรูป ครึ่งวงกลม ให้อยู่ด้านเดียวกัน

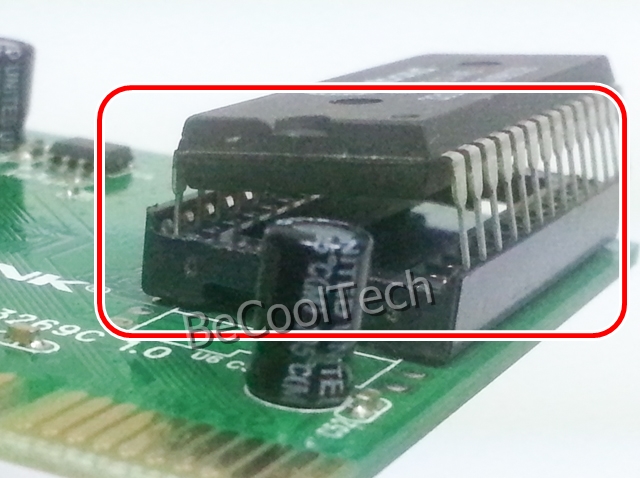

2. ให้ใส่ตัว Rom ด้านใด ด้านหนึ่งลงไปที่ Socket (ไม่ต้องใส่ลึก)

3. ค่อยๆ ใช้นิ้วบีบอีกด้าน (ด้านที่ยังไม่ใส่) เข้าหาตัว Socket แล้วใส่ลงไป

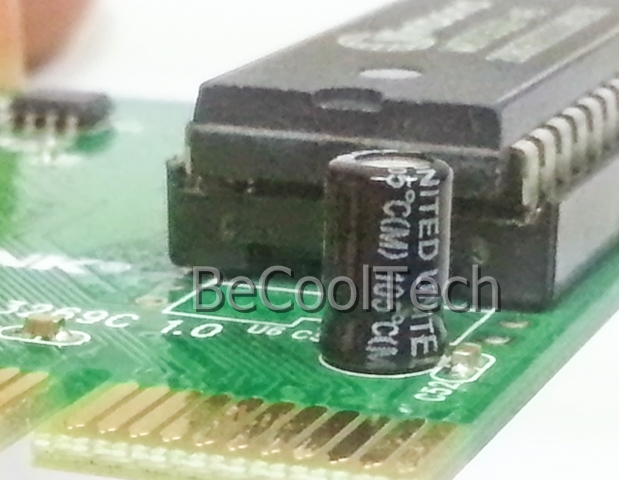

4. หลังจากนั้นกดลงไปพร้อมกันทั้ง 2 ด้านของ ROM

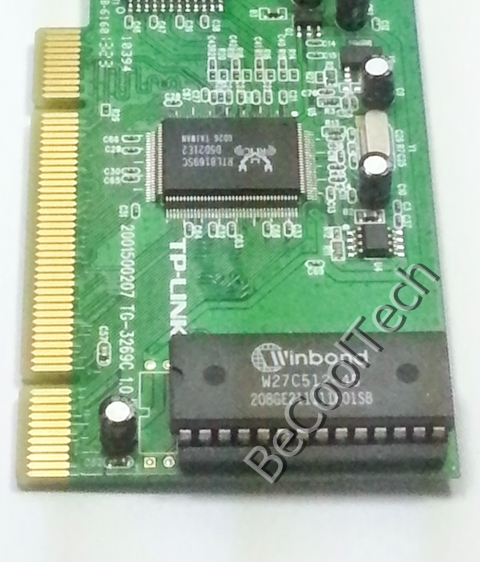

สำเร็จเสร็จสิ้นกันแล้วครับ สำหรับ การใส่ ROM ให้กับ Lan Card

หรือท่านใดมีวิธีใส่แบบอื่น ก็ตามสะดวกครับ

ขอแค่ใส่ให้ถูกด้านเท่านั้นครับ เน้นดูตรงรอยบากครึ่งวงกลมให้อยู่ด้านเดียวกันครับ

หรือดูรูปด้านล่างอีกครั้งนะครับ

หรือสังเกตุง่ายๆ ได้จากทิศทางของ ตัวหนังสือบน ROM กับ Lan Card

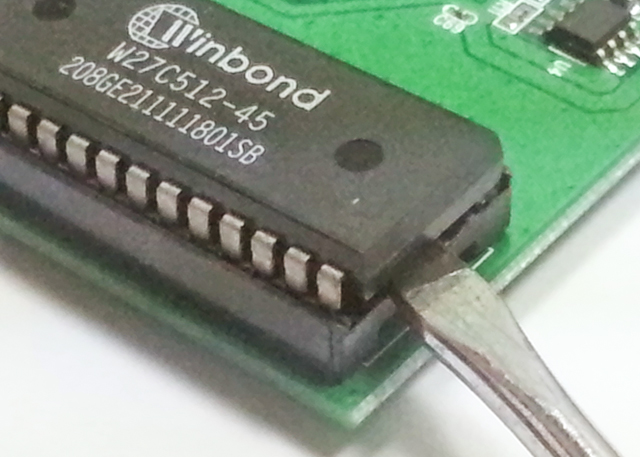

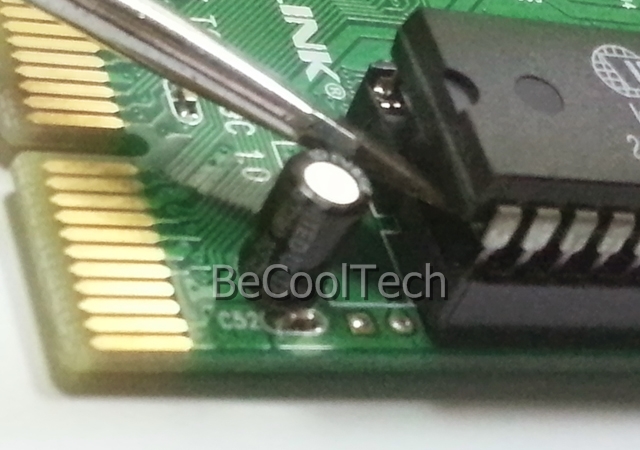

สำหรับการถอด ก็ง่ายเลยครับ

ใช้ไขควงปากแบนเล็กๆ หรืออย่างอื่นๆที่คล้ายๆ กันได้เลย

เสียบไปที่ด้านข้าง ตรงบริเวณรอยต่อระหว่าง ROM กับ Socket

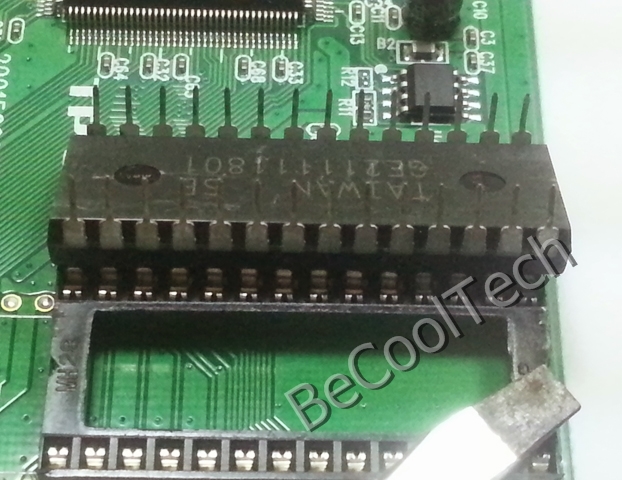

แล้วงัดเบาๆ ให้ห่างออกจากกัน จากนั้น สลับไปทำอีกด้าน แล้วดึง ROM ออกมาได้เลย

เท่านี้ ROM ที่ถอดออกมา ก็ยังคงสภาพขาที่สวยงาม นำไปใช้กับการ์ดอื่นๆ ต่อได้ทันที

www.becooltech.com

หมายเหตุ** หากใส่ผิดด้าน และนำไปใช้งานแล้ว ให้ท่านรีบถอดออกครับ

เพราะถ้าปล่อยไว้นาน ตัว ROM จะร้อนมาก จนอาจจะไหม้ และใช้งานไม่ได้อีกเลย (เสียชีวิต!!)
